POLEAS Y RODAMIENTOS PARA TEATROS

En Telones Decoratel disponemos de un stock y variedad muy completa en poleas para la configuración de su telón de teatro.

Las poleas son ruedas que tienen el perímetro exterior diseñado especialmente para  facilitar el contacto con cuerdas o correas.

En toda polea se distinguen tres partes: cuerpo, cubo y garganta.
El cuerpo es el elemento que une el cubo con la garganta. En algunos tipos de poleas está formado por radios o aspas para reducir peso y facilitar la ventilación de las máquinas en las que se instalan.
El cubo es la parte central que comprende el agujero, permite aumentar el grosor de la polea para aumentar su estabilidad sobre el eje. Suele incluir un chavetero que facilita la unión de la polea con el eje o árbol (para que ambos giren solidarios).
La garganta ( canal ) es la parte que entra en contacto con la cuerda o la correa y está especialmente diseñada para conseguir el mayor agarre posible. La parte más profunda recibe el nombre de llanta. Puede adoptar distintas formas (plana,semicircular, triangular…) pero la más empleada hoy día es la trapezoidal.

Las poleas empleadas para tracción y elevación de telones de teatros tienen el perímetro acanalado en forma de semicírculo (para alojar cuerdas), mientras que las empleadas para la transmisión de movimientos entre ejes suelen tenerlo trapezoidal o plano ,en automoción también se emplean correas estriadas y dentadas.

La polea de cable puede emplearse bajo la forma de polea fija, polea móvil o polipasto. Su utilidad se centra en la elevación de cargas (garruchas, grúas, ascensores…), o movimiento de diversos mecanismos como son los telones de teatros.

La polea de cable es un tipo de polea cuya garganta (canal)ha sido diseñada expresamente para facilitar su contacto con cuerdas, por tanto suele tener forma semicircular. La misión de la cuerda (cable) es transmitir una potencia (un movimiento o una fuerza) entre sus extremos.

Las cuerdas y cables que usamos en nuestras configuraciones de telones para teatros transmiten la fuerza necesaria entre los diferentes elementos. Su  resistencia a la tracción ha de estar en función del valor de la resistencia y de la ganancia en mecánica teatral, que a su vez depende del número de poleas móviles y de su combinación con las fijas.

Soporte Sup-Track-Lop 225



Par de ángulos ranurados de alta resistencia perforado universal angular, para fijación y ajuste en canales, vigas U, parrillas, en la sustentación de poleas, se adapta a cualquier tamaño de nuestras poleas Track-Lop.

Soporte Angulo ranurado en acero pavonado.

Medida D1: 225mm y 450mm

Se utiliza para ajustar los canales, vigas U, maderas y redes.

Se puede utilizar con tornillos, tirafondos y pernos de gancho, etc

Se adapta a cualquier tamaño de la polea.

Soporte Sup-Track-225

En Telones Decoratel tenemos uno de los mejores servicios técnicos para asesorarle en la instalación de telones para teatros, aportando soluciones tecnológicas y garantizando la correcta instalación mediante accesorios de primera calidad.

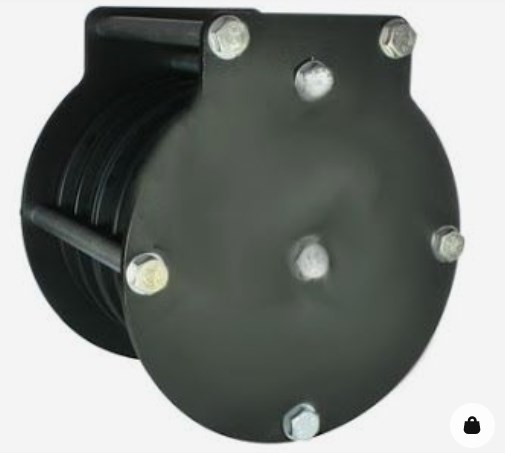

Polea Track-Lop 160



Mecanismo Track-Lop 160 para cargas complejas en la transmisión en la parrilla y puente de maniobra que facilitan en estructuras de escenografías y que facilitan el ascenso y descenso de los telones para teatros, con diferentes anchos y con estructura de acero reforzado por varios puntos diferentes y remaches en acero.

Cinco cojinetes metálicos en carcasa de acero pavonado.

Ancho W: 130 mm.

Los tamaños recomendados para Cuerdas y cables de mano son:

100 mm Diámetro de la polea – Cuerda de 16 mm – 4 mm de alambre

150 mm de diámetro de la polea – Cuerda 18mm – Cable 6mm

200 mm Diámetro de la polea – Cuerda 18mm – Cable 6mm

Polea Track-Lop 160

Cotas y medidas de la Polea Track-Lop 160

Con la polea Track-Lop 160 podrá realizar una correcta instalación de los tiros de polea a una estructura compleja y que requiere de una carga intensa de trabajo, es obligatorio en los teatros que no cuentan con un sistema de estructura escénico o, de cualquier modo, se necesita de una altura de escenario suficiente para la instalación de un Peine.

Un peine es un sistema estructural indicado para instalar en teatros de pequeño tamaño. Formando un suelo técnico para la sustentación y manipulación de maquinaria y elementos de la escena. Consiguiendo una gran agilidad de montaje y manejo, práctico en su uso y de un peso reducido. Este sistema nos permitirá una fácil redistribución y cambio de los tiros de polea.

Requiere la instalación de una parrilla principal y de una secundaria sobre la que son fijadas, paralelamente a la línea de la embocadura, las barras practicables entre las que son descendidos los tiros de escena.

A veces en los teatros de pequeño tamaño no es posible su instalación a causa de una insuficiente altura del escenario.
Las varas o barras pueden ser realizadas con perfilado metálico, de madera o mixtas donde las varas de madera son reforzadas con perfilado en metal en determinados puntos.

En Telones Decoratel estamos a su servicio para la instalación de nuestras series de poleas Track-Lop. Consulte a nuestro departamento técnico sobre los diferentes modelos de poleas y su adaptación a los diferentes tipos de telones para teatros, según la carga de trabajo en ascensos y descensos de sus telones para teatros.

Polea Track-Lop 130



Mecanismo Track-Lop 130 para la transmisión en la parrilla y puente de maniobra que facilitan en estructuras de escenografías y que facilitan el ascenso y descenso de los telones para teatros, con diferentes anchos y con estructura de acero reforzado por varios puntos diferentes y remaches en acero.

Cuatro cojinetes metálicos en carcasa de acero pavonado.

Ancho W: 130 mm.

Los tamaños recomendados para Cuerdas y cables de mano son:

100 mm Diámetro de la polea – Cuerda de 16 mm – 4 mm de alambre

150 mm de diámetro de la polea – Cuerda 18mm – Cable 6mm

200 mm Diámetro de la polea – Cuerda 18mm – Cable 6mm

Polea Track-Lop 130

Cotas y medidas de la polea Track-Lop 130

La correcta instalación de los tiros de polea a una estructura es obligatorio en los teatros que no cuentan con un sistema de estructura escénico o, de cualquier modo, se necesita de una altura de escenario suficiente para la instalación de un Peine.

Un peine es un sistema estructural indicado para instalar en teatros de pequeño formato. Formando un suelo técnico para la sustentación y manipulación de maquinaria y elementos de escena. Consiguiendo una gran agilidad de montaje y manejo, práctico en su uso y de un peso reducido. Este sistema nos permitirá una fácil redistribución y cambio de los tiros de polea.

Requiere la instalación de una parrilla principal y de una secundaria sobre la que son fijadas, paralelamente a la línea de la embocadura, las barras practicables entre las que son descendidos los tiros de escena.

A veces en los teatros de pequeño tamaño no es posible su instalación a causa de una insuficiente altura del escenario.
Las varas o barras pueden ser realizadas con perfilado metálico, de madera o mixtas donde las varas de madera son reforzadas con perfilado en metal en determinados puntos.

En Telones Decoratel estamos a su servicio para la instalación de nuestras series de poleas Track-Lop. Consulte a nuestro departamento técnico sobre los diferentes modelos de poleas y su adaptación a los diferentes tipos de telones para teatros.





Polea Track-Lop 100



Mecanismo Track-Lop 100 para la transmisión en la parrilla y puente de maniobra que facilitan en estructuras de escenografías y que facilitan el ascenso y descenso de los telones para teatros, con diferentes anchos y con estructura de acero reforzado por varios puntos diferentes y remaches en acero.

Tres cojinetes metálicos en carcasa de acero pavonado.

Ancho W: 100 mm.

Los tamaños recomendados para Cuerdas y cables de mano son:

100 mm Diámetro de la polea – Cuerda de 16 mm – 4 mm de alambre

150 mm de diámetro de la polea – Cuerda 18mm – Cable 6mm

200 mm Diámetro de la polea – Cuerda 18mm – Cable 6mm

Polea Track-Lop 100

Cotas y medidas de la polea Track-Lop 100


En poleas de 100mm soporta hasta 200 Kgs.

En poleas de 150mm soporta hasta 400 Kgs.

En poleas de 200mm soporta hasta 600 Kgs.

La correcta instalación de los Tiros de polea a una estructura es obligatorio en los teatros que no cuentan con un sistema de estructura escénico o, de cualquier modo, se necesita de una altura de escenario suficiente para la instalación de un Peine.

Un peine es un sistema estructural indicado para instalar en teatros de pequeño formato. Formando un suelo técnico para la sustentación y manipulación de maquinaria y elementos de escena. Consiguiendo una gran agilidad de montaje y manejo, práctico en su uso y de un peso reducido. Este sistema nos permitirá una fácil redistribución y cambio de los tiros de polea.

Requiere la instalación de una parrilla principal y de una secundaria sobre la que son fijadas, paralelamente a la línea de la embocadura, las barras practicables entre las que son descendidos los tiros de escena.

A veces en los teatros de pequeño tamaño no es posible su instalación a causa de una insuficiente altura del escenario.
Las varas o barras pueden ser realizadas con perfilado metálico, de madera o mixtas donde las varas de madera son reforzadas con perfilado en metal en determinados puntos.

En Decoratel ponemos a su disposición todos estos elementos técnicos de la mano de expertos profesionales que podrán instalar de manera eficaz su escenografía de teatro gracias a nuestras poleas Track-Lop.





Polea Track-Lop 75



Mecanismos de transmisión instalados en la parrilla y puente de maniobra que facilitan el ascenso y descenso de los telones para teatros, con diferentes anchos y con estructura de acero reforzado por varios puntos diferentes y remaches en acero.

Cojinete metálico en carcasa de acero pavonado.

Ancho W: 75mm

Los tamaños recomendados para Cuerdas y cables de mano son:

100 mm Diámetro de la polea – Cuerda de 16 mm – 4 mm de alambre

150 mm de diámetro de la polea – Cuerda 18mm – Cable 6mm

200 mm Diámetro de la polea – Cuerda 18mm – Cable 6mm

Polea Track-Lop 75

Cota y medidas de la polea Track-Lop 75

En poleas de 100mm soporta hasta 200 Kgs.

En poleas de 150mm soporta hasta 400 Kgs.

En poleas de 200mm soporta hasta 600 Kgs.

La correcta instalación de los Tiros de polea a una estructura es obligatorio en los teatros que no cuentan con un sistema de estructura escénico o, de cualquier modo, se necesita de una altura de escenario suficiente para la instalación de un Peine.

Un peine es un sistema estructural indicado para instalar en teatros de pequeño formato. Formando un suelo técnico para la sustentación y manipulación de maquinaria y elementos de escena. Consiguiendo una gran agilidad de montaje y manejo, práctico en su uso y de un peso reducido. Este sistema nos permitirá una fácil redistribución y cambio de los tiros de polea.

Requiere la instalación de una parrilla principal y de una secundaria sobre la que son fijadas, paralelamente a la línea de la embocadura, las barras practicables entre las que son descendidos los tiros de escena.

A veces en los teatros de pequeño tamaño no es posible su instalación a causa de una insuficiente altura del escenario.
Las varas o barras pueden ser realizadas con perfilado metálico, de madera o mixtas donde las varas de madera son reforzadas con perfilado en metal en determinados puntos.





Polea Track-Lop 50



Mecanismos de transmisión instalados en la parrilla y puente de maniobra que facilitan el ascenso y descenso de los telones para teatros.

Cojinete metálico en carcasa de acero pavonado.

Ancho W: 50mm

Los tamaños recomendados para Cuerdas y cables de mano son:

100 mm Diámetro de la polea – Cuerda de 16 mm – 4 mm de alambre

150 mm de diámetro de la polea – Cuerda 18mm – Cable 6mm

200 mm Diámetro de la polea – Cuerda 18mm – Cable 6mm

Polea Track-Lop 50

Cotas y medidas de la polea Track-Lop-50

En poleas de 100mm soporta hasta 200 Kgs.

En poleas de 150mm soporta hasta 400 Kgs.

En poleas de 200mm soporta hasta 600 Kgs.



La correcta instalación de los Tiros de polea a una estructura es obligatorio en los teatros que no cuentan con un sistema de estructura escénico o, de cualquier modo, se necesita de una altura de escenario suficiente para la instalación de un Peine.

Un peine es un sistema estructural indicado para instalar en teatros de pequeño formato. Formando un suelo técnico para la sustentación y manipulación de maquinaria y elementos de escena. Consiguiendo una gran agilidad de montaje y manejo, práctico en su uso y de un peso reducido. Este sistema nos permitirá una fácil redistribución y cambio de los tiros de polea.

Requiere la instalación de una parrilla principal y de una secundaria sobre la que son fijadas, paralelamente a la línea de la embocadura, las barras practicables entre las que son descendidos los tiros de escena.

A veces en los teatros de pequeño tamaño no es posible su instalación a causa de una insuficiente altura del escenario.
Las varas o barras pueden ser realizadas con perfilado metálico, de madera o mixtas donde las varas de madera son reforzadas con perfilado en metal en determinados puntos.

Poleas



Diferentes sistemas de poleas en distintos diámetros y anchuras, en carcasas de acero pavonado.

Haciendo Click en el desplegable de la barra de menú, en el apartado:

Mecánica Teatral>Poleas y Rodamientos>Poleas> … a continuación exponemos los diferentes modelos con sus principales características adaptados a diferentes telones según su peso.

Polea Track lop-50

Telones Decoratel ofrece soluciones integrales en la instalación de sus telones para teatros, para ello dispone de una gama amplia de poleas y sistemas de polipastos.
