Esquinero para truss de aluminio



Nuestras estructuras permiten múltiples construcciones, son un sistema de caja en forma de esquina patentado e innovador. Un cubo de 6 vías que se combina con tubos construidos especialmente por medio de una rosca de tornillo pernos internos y hexagonales.

Una caja de tramial de esquina se puede convertir en una esquina de 2 a 6 direcciones pudiendo montar las uniones macho-hembra de la esquina. La flexibilidad y dimensiones fijas del esquinero cuadro hacen que sea una inversión rentable.

Esquineros de caja cuadrada son capaces de soportar el 100% de la carga aplicada en una dirección vertical u horizontal. Esto hace que el cuadro de esquina sea un elemento de construcción muy afianzado.

En Telones Decoratel sabemos que un buen truss no solo ha de estar equipado con estructuras fijas rectas, sino también con las diferentes opciones no solo en formas triangulares y cuadradas, sino la disposición de esquineros con varias salidas para la construcción a la que nuestros clientes quieren llegar.

esquinero truss

Esquinero para formar estructura truss

En Decoratel nos ocupamos del total del equipamiento en diseño y construcción de su escenografía, por ello disponemos de los mejores trusses en aluminio extrusionado del mercado con esquineros en diferentes formas, cuadradas, triangulares y en diferentes ángulos.

Esquinero de 400 x 400 mm (Ø50 x 2,5 mm) fabricado en aluminio (Aleación: 6082 T6 según norma UNE-EN 573) especialmente diseñado para conseguir cualquier forma en el montaje de la estructura sin necesidad de utilizar ningún elemento adicional.

El Esquinero ESQ/DS52 de 6 caras permite efectuar múltiples configuraciones utilizando tantas vías (2, 3, 4, 5 y 6) como sea necesario.

Dependiendo de las vias deseadas el esquinero ESQ/DS52 de 6 caras tiene las siguientes referencias:

*ESQ/DS52: Dado de 6 caras que incluye las uniones necesarias (8) para formar dos vías.(10,3 kg)

*ESQ/DS52: Dado de 6 caras que incluye las uniones necesarias (12) para formar tres vías. (11,2 kg)

*ESQ/DS52: Dado de 6 caras que incluye las uniones necesarias (16) para formar cuatro vías. (12,2 kg)

*ESQ/DS52: Dado de 6 caras que incluye las uniones necesarias (20) para formar cinco vías.(13,1 kg)

*ESQ/DS52: Dado de 6 caras que incluye las uniones necesarias (24) para formar seis vías.(14 kg)

Truss de aluminio DS30



La serie DS30 triangular está diseñada para un fácil almacenamiento como un sistema de entramado ligero en aluminio bonificado, alta resistencia y soldadura TIG MIG, estructura ligera a media que se utiliza en el sector escenotécnico, instalación. Disponible en versiones DS36 PLUS, que aunque son casi idénticos en apariencia, se diferencia por su espesor de pared más grueso, más conveniente para capacidades de carga más elevadas. Las paredes más gruesas de la cercha H les hace menos vulnerables los daños relacionados con el transporte hacia y extiende así su durabilidad. Sin embargo, esta armadura permanece compacta, muy versátil y tiene un peso propio bajo.

La estructura para servicio pesado son la solución definitiva para las estructuras que tienen que cumplir con las altas exigencias de soporte de carga y son objeto de uso de alta frecuencia en movimiento donde oscilan continuamente elementos escenotécnicos.

Dotados con sistema de acoplamiento DSU (Decoratel System Union), un innovador sistema de acoplamiento cónico con muchas ventajas sobre otros tipos de sistemas de conexión y se ha ganado su reconocimiento a nivel mundial por la excelencia y la eficiencia. El sistema de acoplamiento cónico hace que el montaje de su sistema de truss segura, rápida y fácil.

Espesor de pared (50 x 2,5 mm), de alta resistencia de refuerzo (25 x 3 mm) y un sistema de acoplamiento excepcionalmente fuerte (DSU).

estructura para escenario

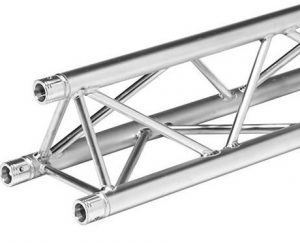

Truss ds30 triangulo

Especificaciones:

Material: Aluminio
Barras principales: 50 x 2,5mm
Diagonales: 25 x 3 mm
Sistema de acoplamiento: DSU
Longitudes disponibles: Desde 1 mt a 3 mt.
Peso propio: 5.0kg/metro

truss aluminio

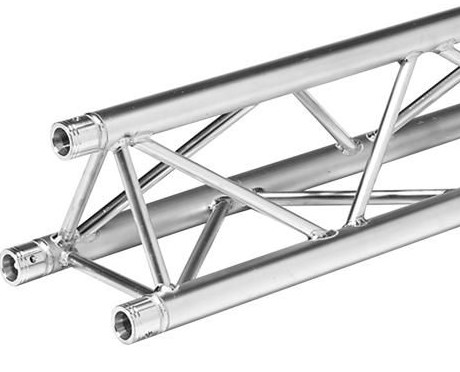

Estructura triangular de aluminio

Decoratel dispone de diferentes modelos en trusses para la construcción de  escenografías, cerchas, y en general estructuras para teatros para la correcta instalación de luminotécnia y telones para teatros, con capacidad logística y una moderna flota de camiones para el transporte adecuado.

El Truss apilable de 500 x 500 mm (ø 50 x 2,5 mm) con sistemas de unión incluidos DS30 es una estructura modular de aluminio de sección triangular.

Los trusses apilables DS30 están provistos de brazos de unión (Ref. TA500-BZ) con abrazaderas de aluminio de anclaje rápido, ref. ABZ-01, que refuerzan la estructura y permiten una mayor resistencia de carga.
Cada truss DS30 incluye brazos de anclaje rápido TA500-BZ. Peso neto del brazo TA500-BZ: 1,32 kg.

-Ref. DS30-1000: un brazo TA500-BZ incluido
-Ref. DS30-1500: un brazo TA500-BZ incluido
-Ref. DS30-2000: dos brazos TA500-BZ incluidos
-Ref. DS30-3000: dos brazos TA500-BZ incluidos

Una vez desmontada la estructura modular, para facilitar el transporte de los trusses DS30, Telones Decoratel fabrica brazos de unión con ruedas (Ø100 mm) ref. TA500-BZ/R (2,90 Kg).

truss triangular

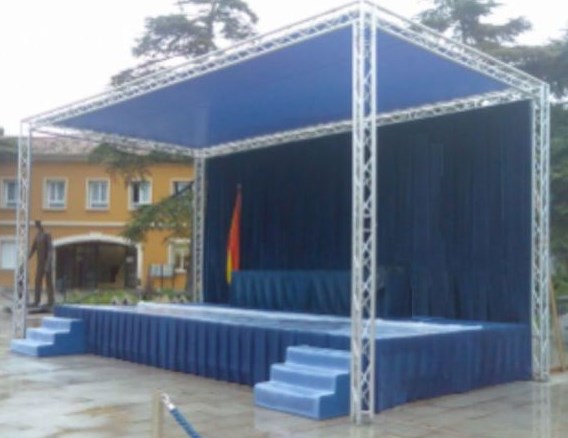

Montaje de truss para escenarios

Los trusses DS30 están especialmente diseñados para ser apilados, con ello se reduce de un 60% a un 70% el espacio de almacenamiento, convirtiéndose en un práctico elemento de montaje, poco voluminoso y cómodo de transportar. En tan solo 1,83 m3 apilamos un total de 21 metros de Truss TA500. Es el truss perfecto para montajes itinerantes, tourings,..

El truss DS30, a diferencia de los trusses plegables, no tiene ninguna bisagra, evitando así el riesgo de rotura de las mismas y daños personales en la manipulación de los trusses.
La estructura apilable DS30 está fabricada en aluminio extrusionado (Aleación: EN-AW 6082 T6 según norma UNE-EN573) con soldadura TIG de cordón corrido para garantizar la máxima seguridad y resistencia.

Todas las unidades están dotadas de laterales de refuerzo especialmente diseñados para evitar cualquier tipo de deformación de la estructura.

– Tubos principales de Ø 50 x 45 mm (2,5 mm de pared).
– Traviesas de Ø 25 x 19 mm (3 mm de pared).
– Laterales de refuerzo de Ø 50 x 45 mm (2,5 mm de pared).
– Brazos de anclaje rápido Ø 50 x 45 mm (2,5 mm de pared).

La unión de los módulos se realiza mediante un sistema de conexión rápido con bulones y pasadores cónicos de aluminio que garantiza un perfecto ajuste de las uniones ensambladas.
Las estructuras modulares de sección apilable DS30 combinan dureza con flexibilidad, ligereza y reducido volumen de transporte y almacenaje; realizando funciones tanto de carga como decorativas. Estas características garantizan una máxima seguridad para los equipamientos de:

* Escenarios, teatros polivalentes
* Discotecas, teatros desmontables
* Exposiciones
* Stands de ferias
* Eventos, conferencias
* Decoración

Truss de aluminio DS36

La serie DS36  con una configuración rectangular está diseñada como un sistema de entramado ligero en aluminio bonificado, alta resistencia y soldadura TIG MIG, estructura ligera a media que se utiliza en el sector escenotécnico, instalación. Disponible en versiones DS36 PLUS, que aunque son casi idénticos en apariencia, se diferencia por su espesor de pared más grueso, más conveniente para capacidades de carga más elevadas. Las paredes más gruesas de la cercha H les hace menos vulnerables los daños relacionados con el transporte hacia y extiende así su durabilidad. Sin embargo, esta armadura permanece compacta, muy versátil y tiene un peso propio bajo.

La estructura para servicio pesado son la solución definitiva para las estructuras que tienen que cumplir con las altas exigencias de soporte de carga y son objeto de uso de alta frecuencia en movimiento donde oscilan continuamente elementos escenotécnicos.

Dotados con sistema de acoplamiento DSU (Decoratel System Union), un innovador sistema de acoplamiento cónico con muchas ventajas sobre otros tipos de sistemas de conexión y se ha ganado su reconocimiento a nivel mundial por la excelencia y la eficiencia. El sistema de acoplamiento cónico hace que el montaje de su sistema de truss segura, rápida y fácil.

Espesor de pared (50 x 4 mm), de alta resistencia de refuerzo (25 x 3 mm) y un sistema de acoplamiento excepcionalmente fuerte (DSU).

estructura de aluminio para escenarios

Truss de aluminio DS36

Especificaciones:

Material: Aluminio

Barras principales: 50 x 4 mm

Diagonales: 25 x 3 mm

Sistema de acoplamiento: DSU
Longitudes disponibles: 0.50 – 5.00m
peso propio: 10.5kg/metro





truss de aluminio para escenarios

Truss de aluminio DS36

Decoratel dispone de diferentes modelos en trusses para la construcción de escenografías, cerchas, y en general estructuras para teatros para la correcta instalación de luminotécnia y telones para teatros, gracias a nuestro sistema de logística y distribución podemos atender su petición con prontitud y profesionalidad.

Truss de aluminio DS52



La serie DS52  está diseñada como un sistema de entramado ligero en aluminio bonificado, alta resistencia y soldadura TIG MIG, estructura ligera a media que se utiliza en el sector escenotécnico, instalación. Disponible en versiones DS52 PLUS, que aunque son casi idénticos en apariencia, se distinguen por su espesor de pared más grueso más conveniente para capacidades de carga más elevadas.

Las paredes más gruesas de la cercha H les hace menos vulnerables los daños relacionados con el transporte hacia y extiende así su durabilidad. Sin embargo, esta armadura permanece compacta, muy versátil y tiene un peso propio bajo.

La estructura para servicio pesado son la solución definitiva para las estructuras que tienen que cumplir con las altas exigencias de soporte de carga y son objeto de uso de alta frecuencia en movimiento donde oscilan continuamente elementos escenotécnicos.

Dotados con sistema de acoplamiento DSU (Decoratel System Union), un innovador sistema de acoplamiento cónico con muchas ventajas sobre otros tipos de sistemas de conexión y se ha ganado su reconocimiento a nivel mundial por la excelencia y la eficiencia. El sistema de acoplamiento cónico hace que el montaje de su sistema de truss segura, rápida y fácil.

Espesor de pared (50 x 2,5 mm), de alta resistencia de refuerzo (30 x 2,5 mm) y un sistema de acoplamiento excepcionalmente fuerte (DSU).

Medidas: 400 x 400 mm.

truss para escenarios

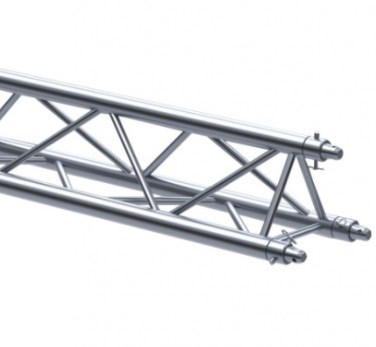

Pilar truss aluminio reforzado

Material: Aluminio

Barras principales: 50 x 2,5 mm

Diagonales: 30 x 2,5 mm

del sistema de acoplamiento: DSU

estándar longitudes disponibles: 0.50 – 4.00m

peso propio: 12kg/metre

truss de teatros

Truss de aluminio para teatros

Decoratel dispone de diferentes modelos en trusses para la construcción de escenografías, cerchas, y en general estructuras para teatros para la correcta instalación de luminotécnia y telones para teatros.

Los Truss de aluminio DS52 de sección cuadrangular de 400 x 400 mm disponen del sistema de conexión rápida mediante bulones y pasadores cónicos DSU.
Su estructura modular está fabricada en aluminio extrusionado con acabado especial pulido/brillante (Aleación: EN-AW 6082 T6 según norma UNE-EN573) con soldadura TIG de cordón corrido para garantizar la máxima seguridad y resistencia.

Todas las unidades están equipadas de traviesas interiores especialmente diseñadas para prevenir cualquier tipo de deformación o regiro de la estructura.

truss de aluminio para escenarios

Truss reforzado para Teatros

Diferentes medidas:

Ref. DS52-1000: Diseñado y fabricado con una traviesa anti-torsión (1 mts)
Ref. DS52-1500: Diseñado y fabricado con una traviesa anti-torsión (1,5 mts)
Ref. DS52-2000: Diseñado y fabricado con una traviesa anti-torsión (2 mts)
Ref. DS52-3000: Diseñado y fabricado con dos traviesas anti-torsión (3 mts)

Telones Decoratel ofrece estructuras modulares de sección cuadrada DS52 que combinan máxima dureza con flexibilidad y la ligereza del mejor aluminio extrusionado; realizando funciones tanto de carga como ornamentales. Estas características garantizan la máxima seguridad para los equipamientos de:

* Escenarios, teatros polivalentes
* Discotecas, teatros
* Stands de ferias , teatros portátiles
* Conferencias
* Decoración de interiores y exteriores
* Exposiciones

Los trusses DS52 están pensados y fabricados por los equipos de trabajo más avanzados de soldadura, escogiendo cuidadosamente los materiales empleados y controlando la calidad de todos sus componentes antes, durante su fabricación y después de haber terminado todo el proceso; cumpliendo con ello, con los requisitos de solidez, elasticidad y maniobrabilidad necesarios para el montaje de estructuras de aluminio.

Trusses de Aluminio



En Decoratel disponemos de una amplia gama de trusses en aluminios capaces de soportar las mayores cargas en escenografías de teatros, en aleaciones especiales y fabricados en soldaduras TIG MIG, para la configuración de estructuras en teatros.

Las series de trusses están diseñada como un sistema de entramado ligero en aluminio bonificado, alta resistencia y soldadura TIG MIG, estructura ligera a media que se utiliza en el sector escenotécnico, instalación. Disponible en otras versiones PLUS, que aunque son casi idénticos en apariencia, se distinguen por su espesor de pared más grueso más conveniente para capacidades de carga más elevadas.

Las paredes más gruesas de la cercha H les hace menos vulnerables los daños relacionados con el transporte hacia y extiende así su durabilidad. Sin embargo, esta armadura permanece compacta, muy versátil y tiene un peso propio bajo.

La estructura para servicio pesado son la solución definitiva para las estructuras que tienen que cumplir con las altas exigencias de soporte de carga y son objeto de uso de alta frecuencia en movimiento donde oscilan continuamente elementos escenotécnicos.

Dotados con sistema de acoplamiento DSU (Decoratel System Union), un innovador sistema de acoplamiento cónico con muchas ventajas sobre otros tipos de sistemas de conexión y se ha ganado su reconocimiento a nivel mundial por la excelencia y la eficiencia. El sistema de acoplamiento cónico hace que el montaje de su sistema de truss segura, rápida y fácil.

base metálica unión truss

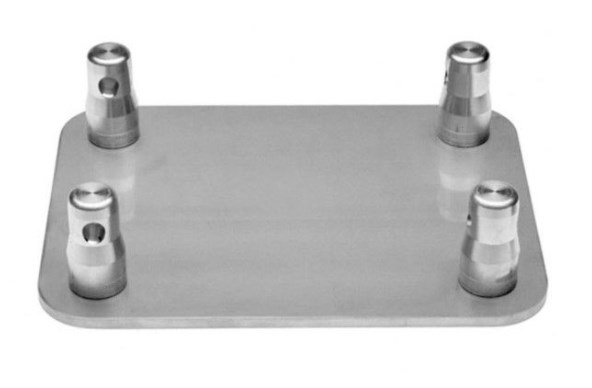

Bases metálicas para sujeción de truss
